Descripción

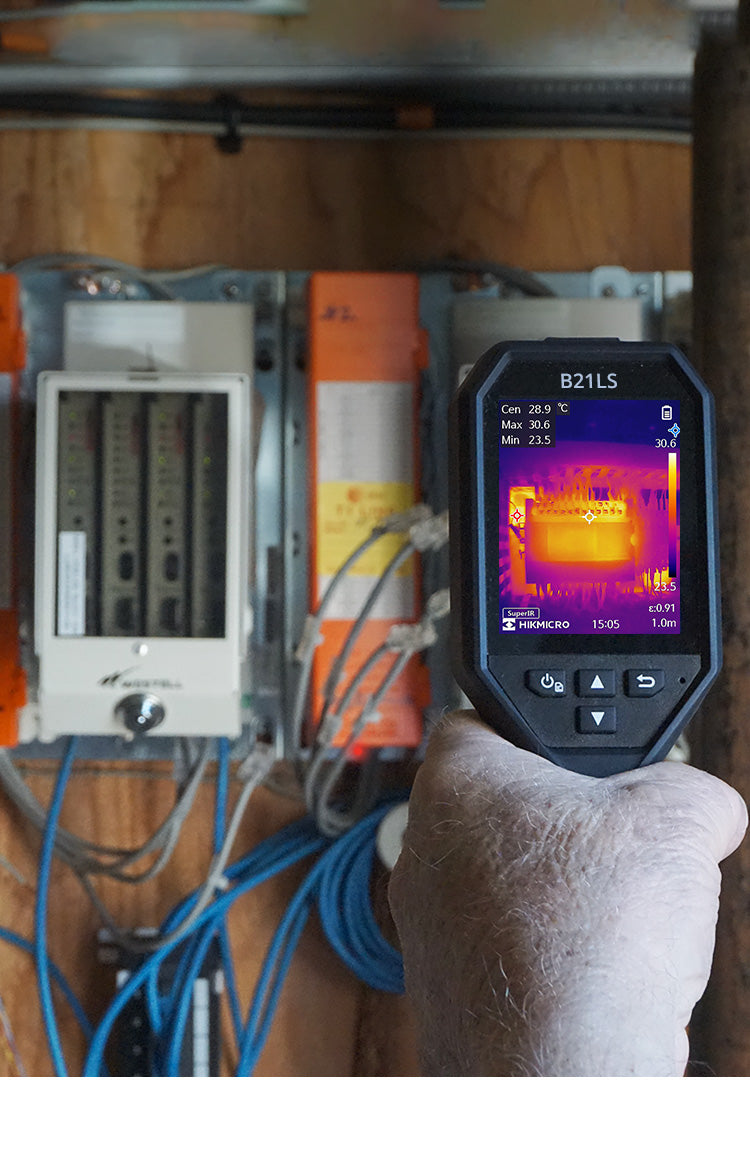

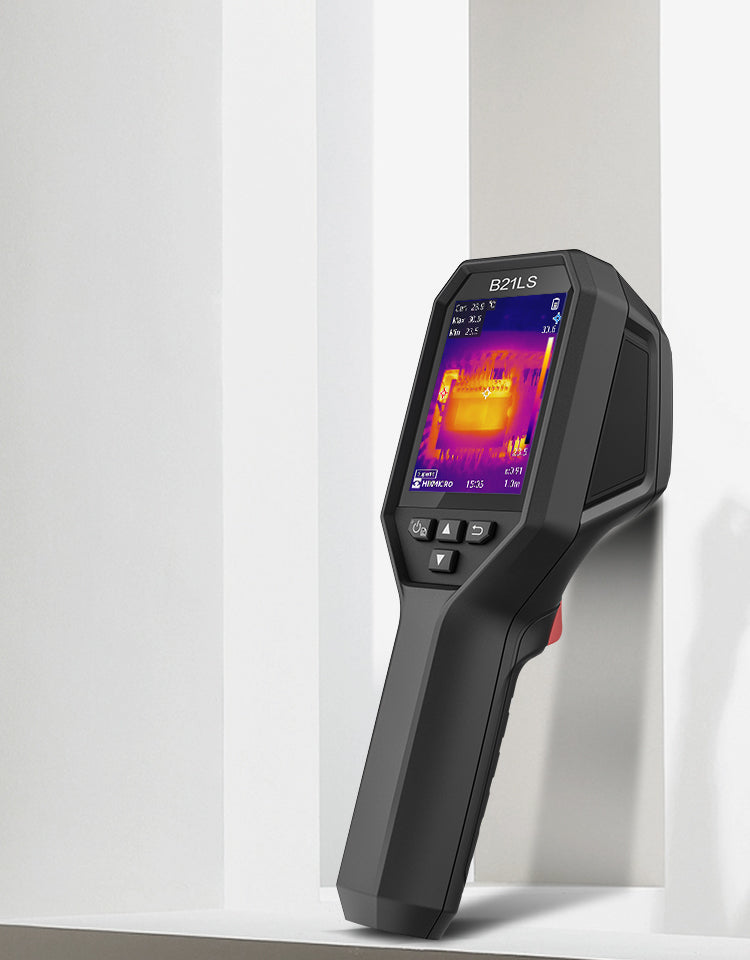

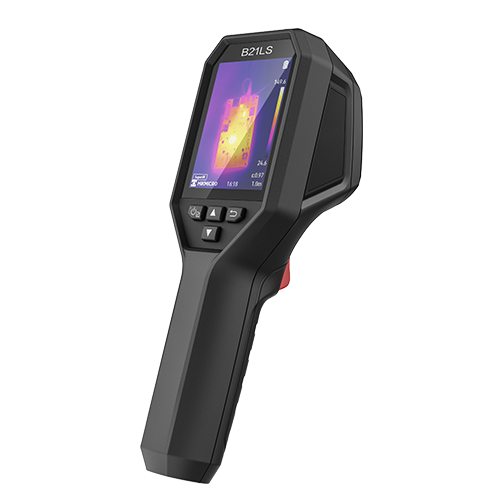

El B21LS es la cámara termográfica de mano de entrada de Hikmicro. Detector de 256 × 192 px con paso de 12 µm, sensibilidad térmica menor a 40 mK y relación distancia/punto de 45:1. Guarda hasta 30.000 imágenes en JPEG radiométrico sobre 16 GB de memoria interna, así que el análisis se hace después en el PC y no en la pantalla del equipo. No trae cámara visual: entrega imagen térmica y un puntero láser Clase II para marcar el punto que estás midiendo.
Características principales
- Detector de 256 × 192 px con paso de 12 µm, 49.152 píxeles reales. Píxel chico sobre un sensor de entrada, que es lo que sostiene la resolución espacial.
- Relación distancia/punto de 45:1 y resolución espacial de 3,3 mrad. Son los números con que calculas a qué distancia todavía mides bien un objetivo de un tamaño dado.
- Sensibilidad térmica menor a 40 mK. Distingue el punto caliente incipiente, que es el que todavía se puede programar en vez de atender de urgencia.
- Nueve modos de escena preconfigurados: filtración de agua, aislación y aislación Pro, losa radiante, fallas eléctricas, paneles solares, condensación y macro, más uno que configuras tú. En filtración, aislación y losa radiante la cámara avisa sola, con una alarma sobre umbral.
- Dos escalas de medición, de -20 °C a 150 °C y de 100 °C a 550 °C, con exactitud de máx. (±2 °C, ±2 %) bajo condiciones declaradas.
- Memoria interna de 16 GB para hasta 30.000 imágenes en JPEG radiométrico. Cada archivo conserva su información de temperatura para el informe.
- Wi-Fi integrado. Descargas la ronda sin cable ni tarjeta.
- Siete paletas de color, entre ellas Ironbow y Blue Yellow.

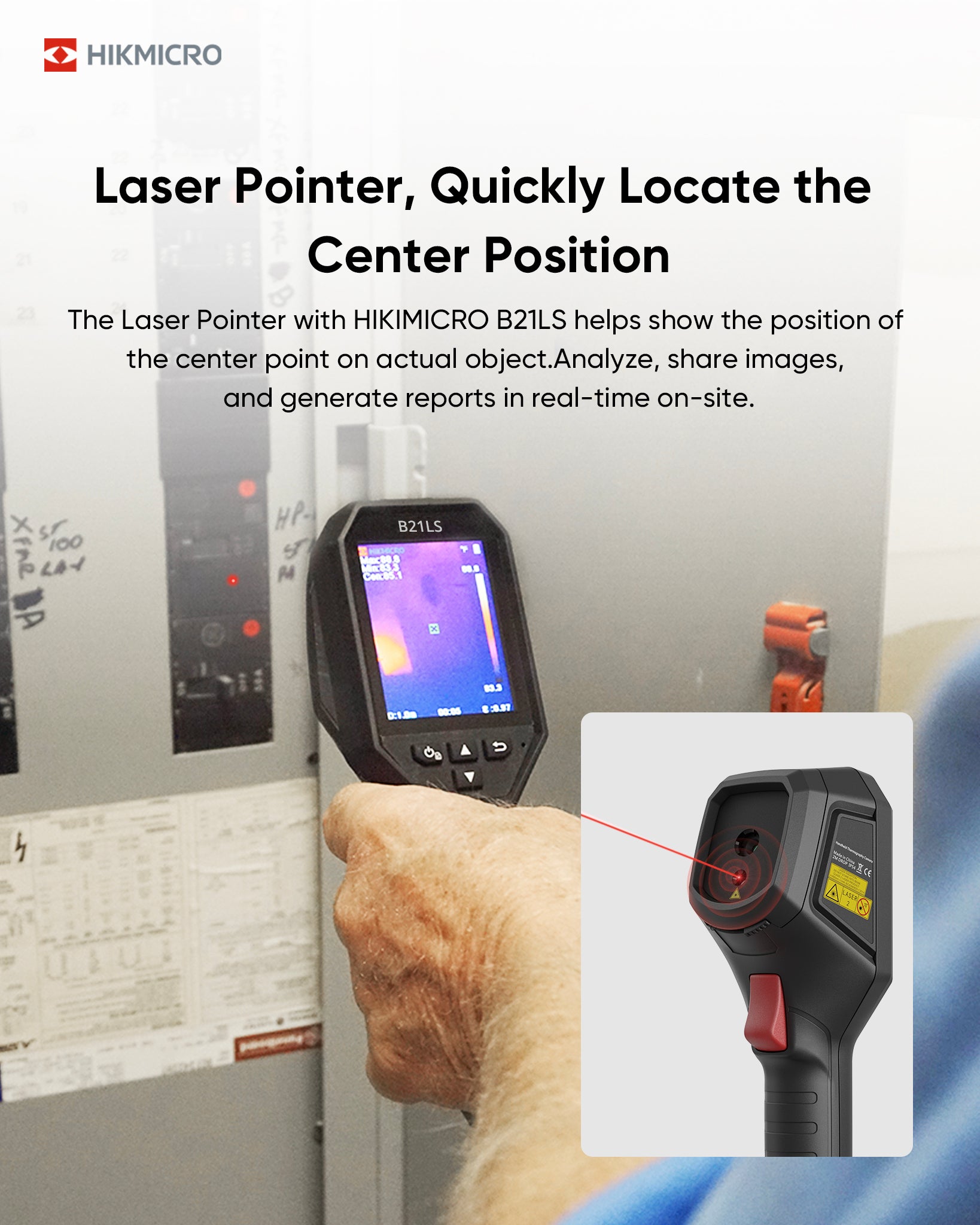

- Puntero láser Clase II. Marca en el equipo el punto exacto que estás leyendo en pantalla.
- IP54, ensayo de caída de 2 m y unas 6 horas de batería, con carga en 3 horas.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 256 × 192 px (49.152 píxeles)
- Sensibilidad térmica (NETD): menor a 40 mK (a 25 °C, F# = 1,0)
- Frecuencia de imagen: 25 Hz
- Paso del detector: 12 µm
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Distancia focal: 3,6 mm
- Número F: F 1,0
- Campo de visión (FOV): 37,2° × 50,0°
- Resolución espacial (IFOV): 3,3 mrad
- Relación distancia/punto (D:S): 45:1
- Modo de enfoque: fijo (Focus Free)
- Distancia mínima de enfoque: 0,3 m
- Cámara visual: no tiene

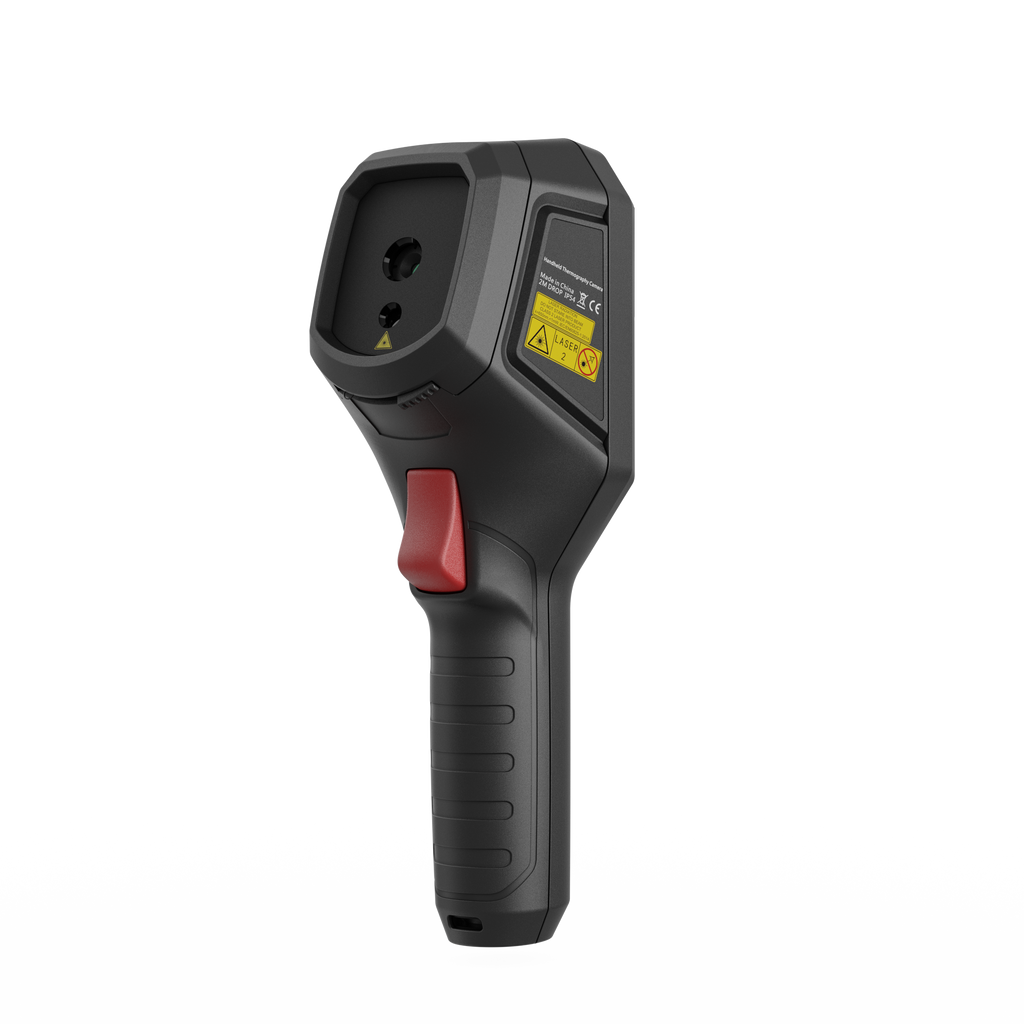

- Puntero láser: Clase II
Medición y análisis
- Rango de temperatura del objeto, escala 1: -20 °C a 150 °C
- Rango de temperatura del objeto, escala 2: 100 °C a 550 °C
- Exactitud: máx. (±2 °C, ±2 %), con temperatura ambiente de 15 °C a 35 °C y objeto sobre 0 °C
- Modos de escena (SuperScene): Custom, Water Leak, Insulation, Floor Heating, Electrical Faults, Solar Panel, Macro Mode, Insulation Pro y Condensation
- Alarma de escena (Smart SuperScene Alarm): Water Leak, Insulation y Floor Heating
Sistema
- Pantalla: LCD de 3,2 pulgadas, 480 × 640 px
- Modos de imagen: térmico
- Paletas de color: White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion y Blue Yellow
- Medio de almacenamiento: memoria eMMC integrada de 16 GB
- Capacidad de imágenes: máx. 30.000 imágenes
- Formato de imagen: JPEG radiométrico
- Wi-Fi: sí
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas y arma el informe en el mismo programa. Requiere Windows de 64 bits
- Análisis en vivo desde el PC: por cable USB, con el firmware al día
Alimentación
- Tipo de batería: litio recargable
- Autonomía: aprox. 6 horas
- Tiempo de carga: aprox. 3 horas
General

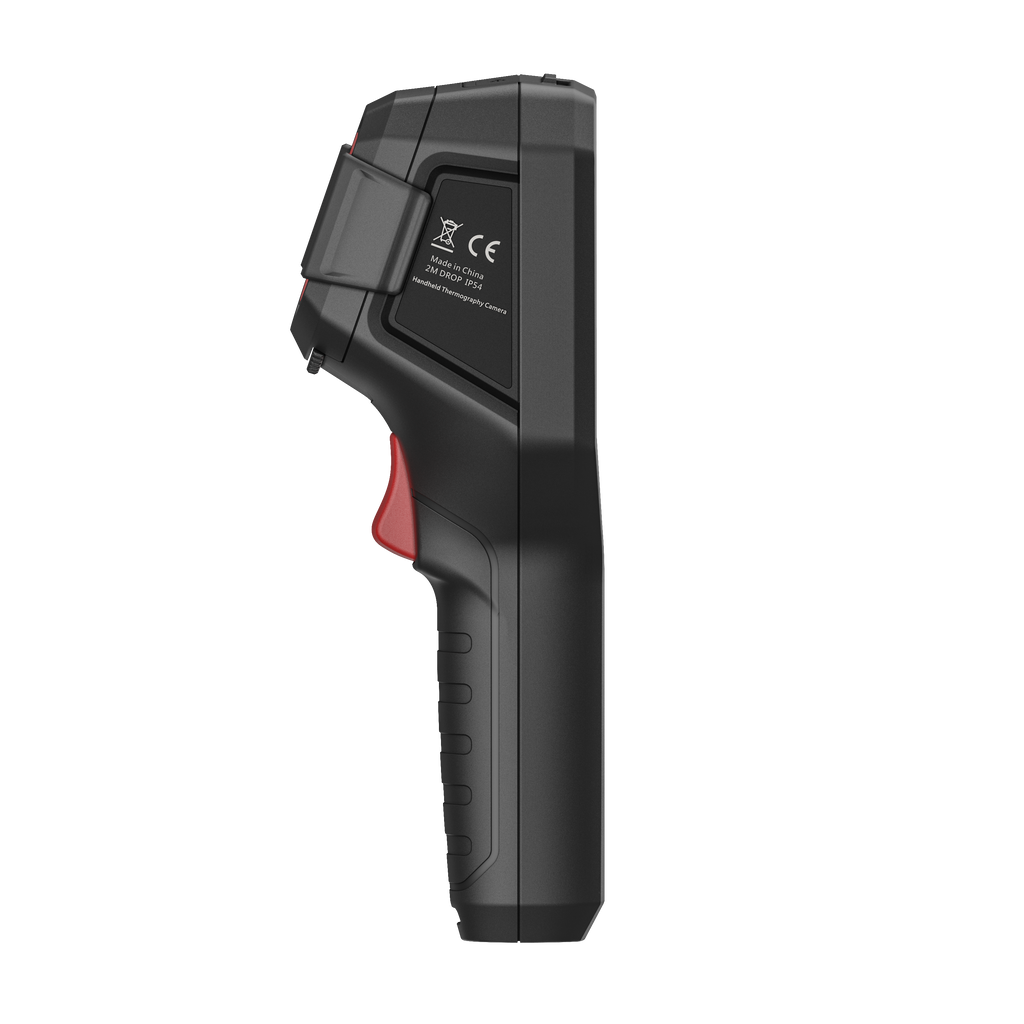

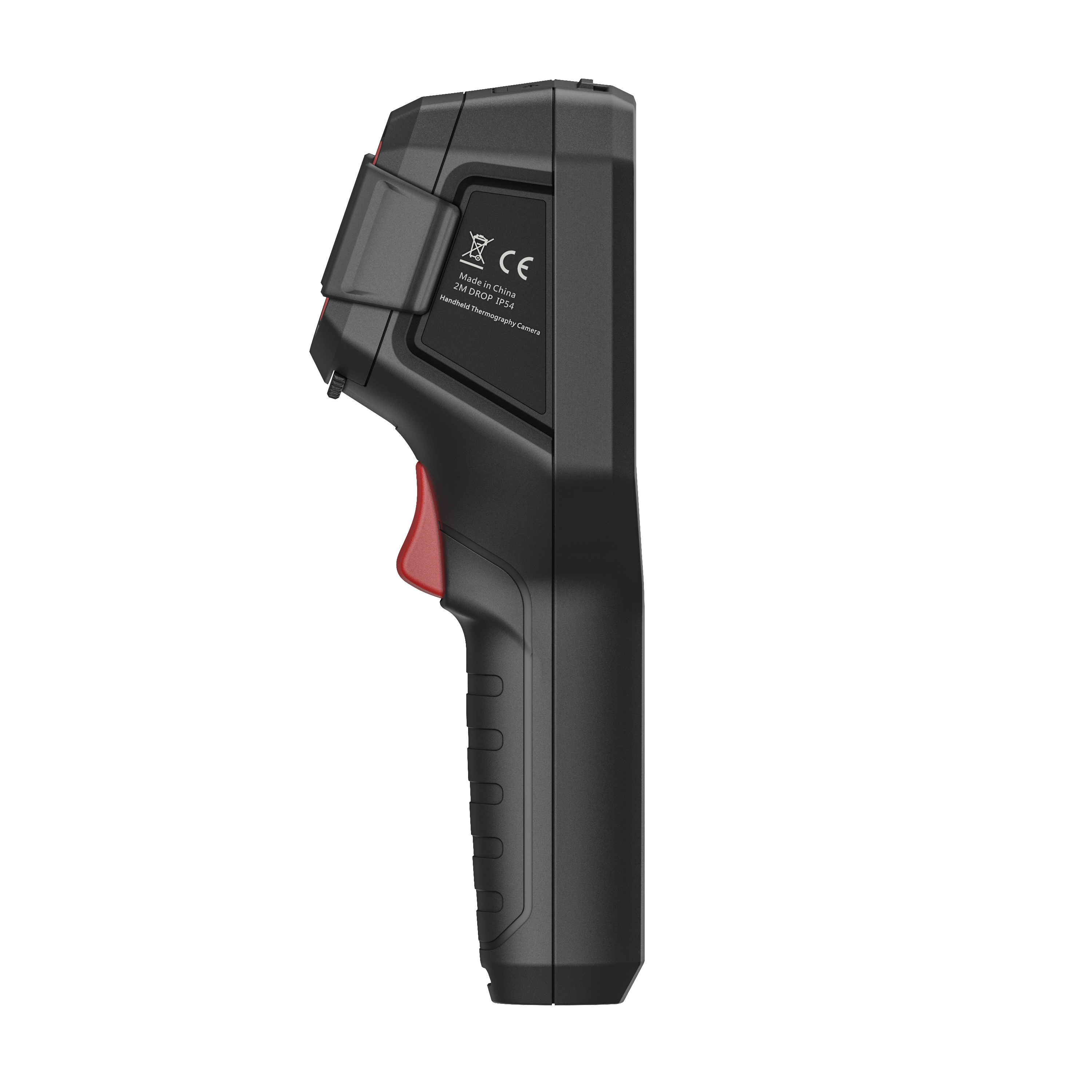

- Grado de protección: IP54
- Ensayo de caída: 2 m
- Temperatura de trabajo: -10 °C a 50 °C
- Peso: aprox. 380 g
- Dimensiones: 221,7 × 73,5 × 123,8 mm
- Montaje en trípode: rosca UNC ¼-20
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
La calibración se hace en nuestro laboratorio propio, respaldada y autorizada por las fábricas que representamos.
Equipo incluye certificado de calibración
