Descripción

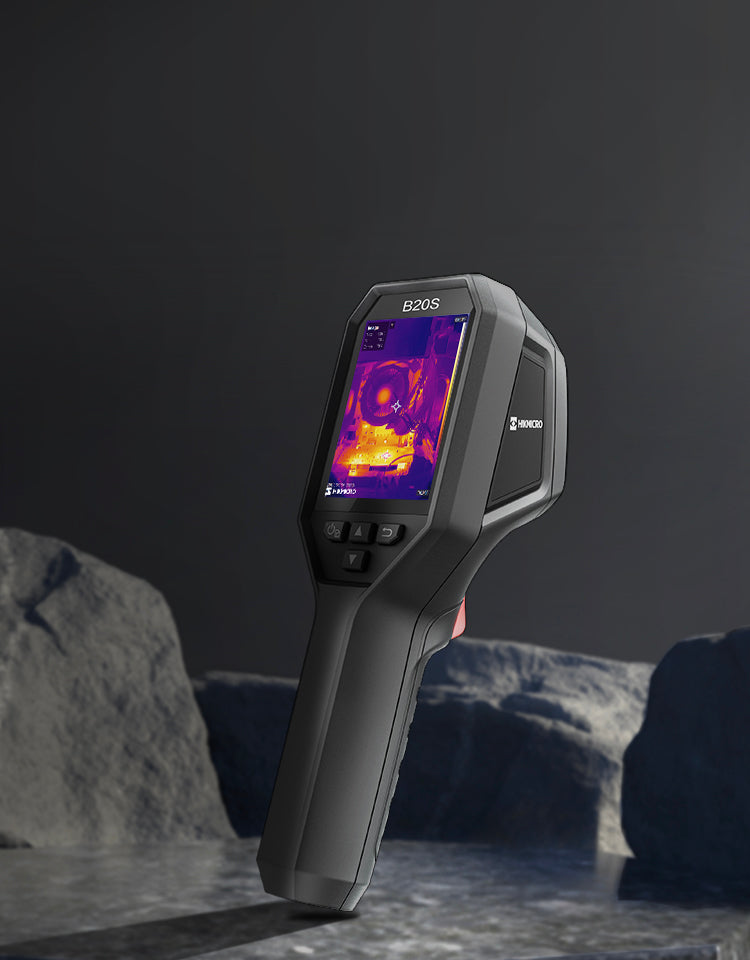

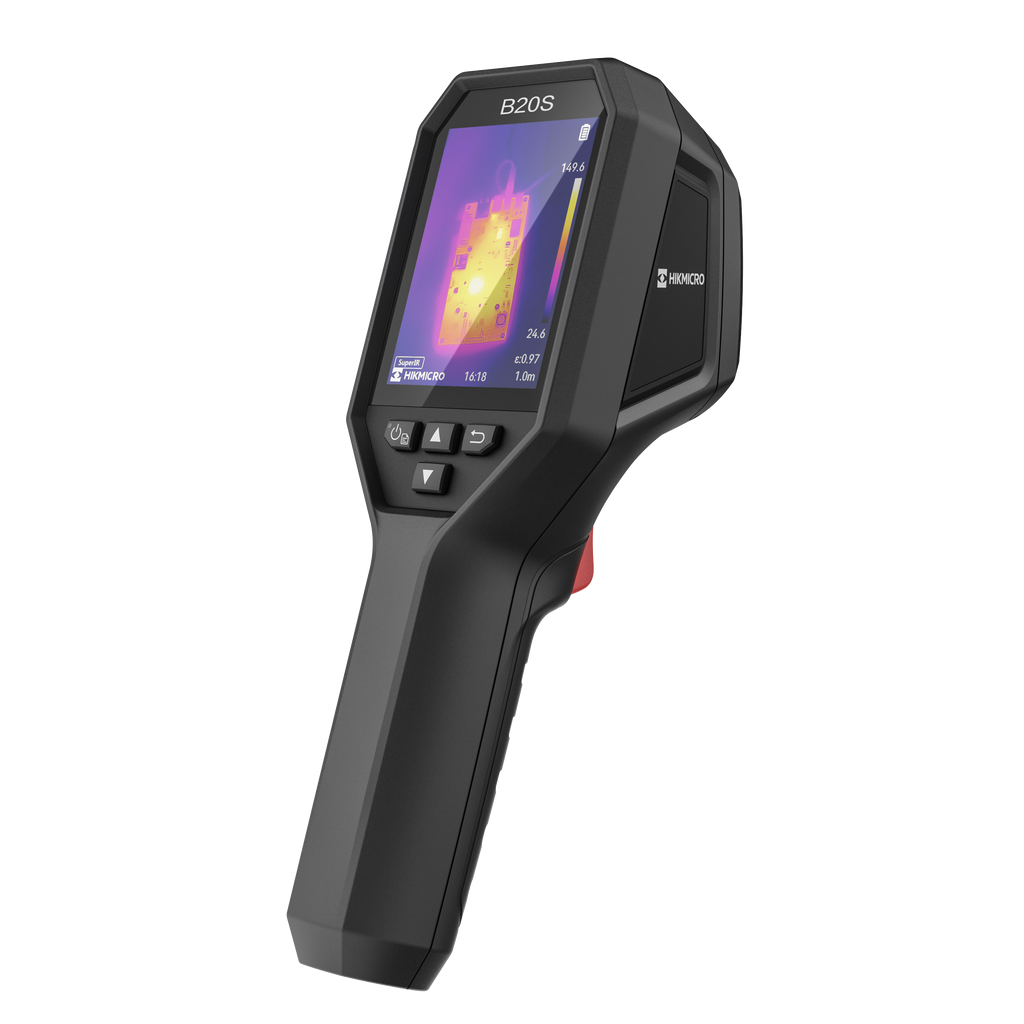

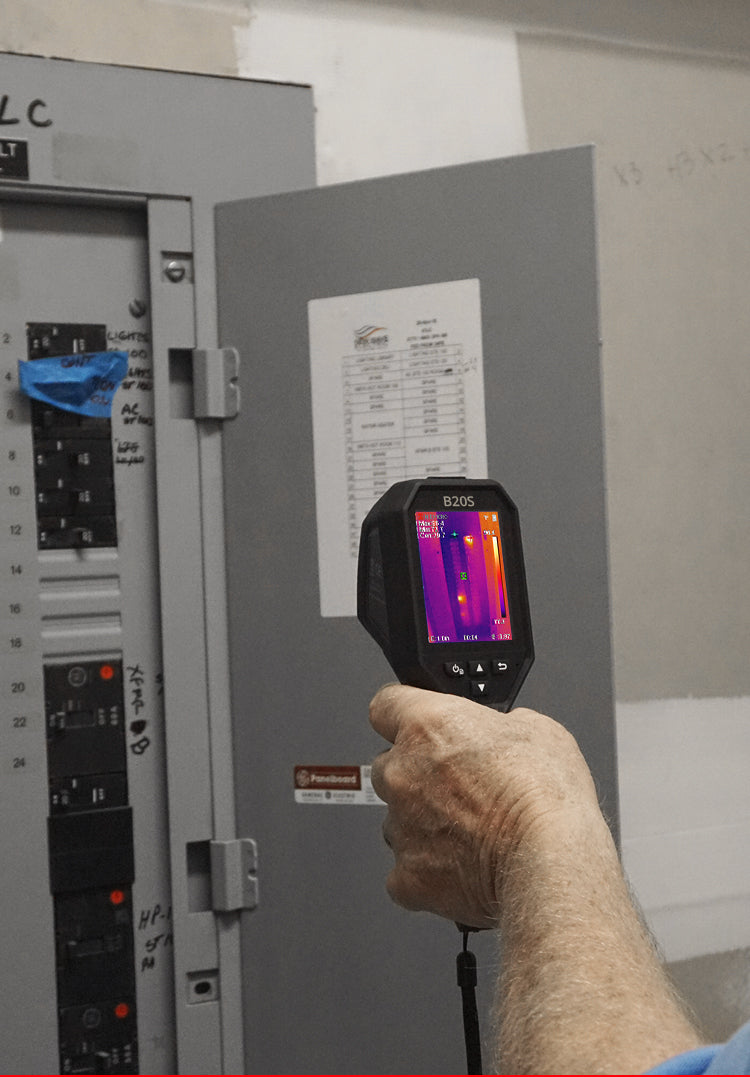

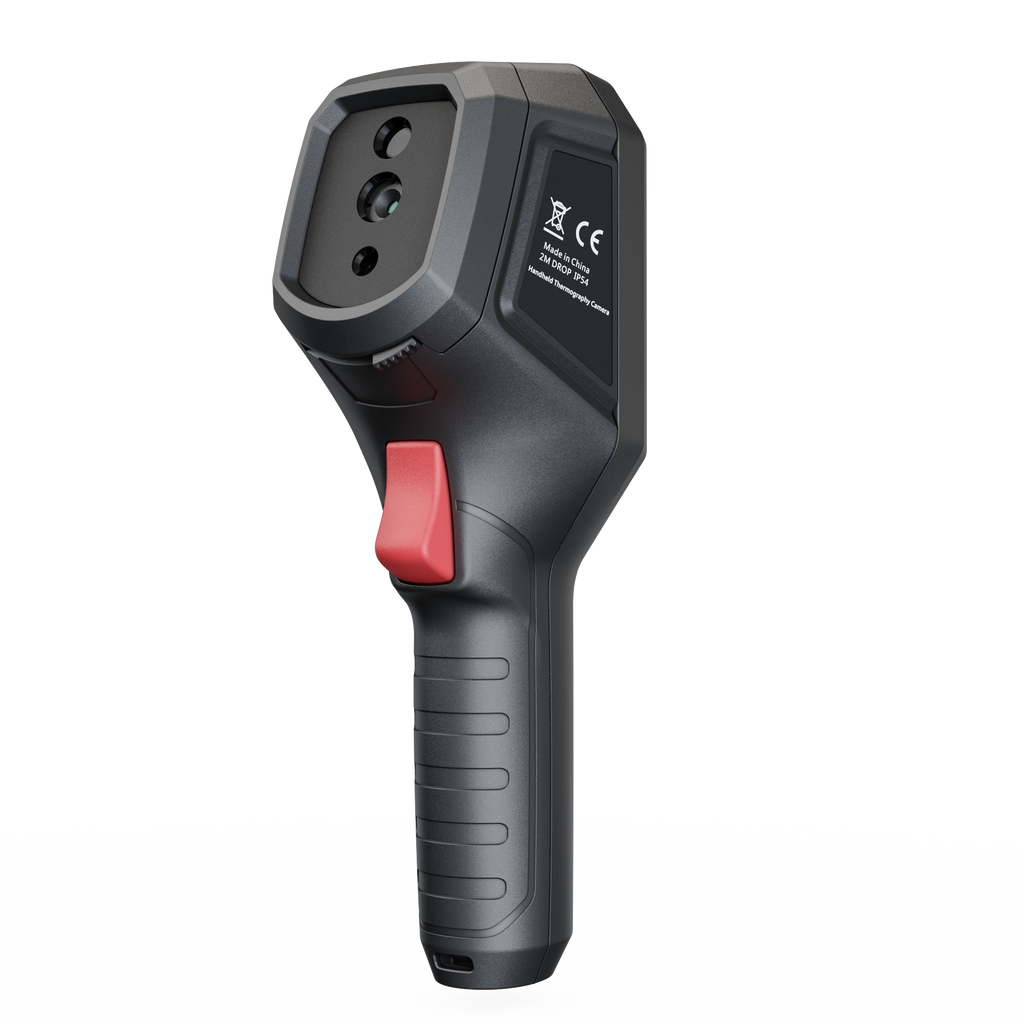

Un empalme flojo se calienta semanas antes de que el interruptor opere. El B20S es la cámara termográfica de mano de la serie básica de Hikmicro: detector de 256 × 192 px, sensibilidad térmica menor a 40 mK y medición de -20 °C a 550 °C en dos escalas. La exactitud declarada es máx. (±2 °C, ±2 %), con el equipo entre 15 °C y 35 °C y el objeto sobre 0 °C, así que el informe de mantención sale con número y no solo con imagen. La cámara visual de 2 MP deja la foto del equipo junto a la térmica, en un cuerpo de 380 g con ensayo de caída de 2 m.
Características principales
- Detector de 256 × 192 px, 49.152 píxeles reales. Es lo que el sensor captura, sin interpolación de por medio.
- Sensibilidad térmica menor a 40 mK. Distingue el punto caliente incipiente, que es el que todavía se puede programar en vez de atender de urgencia.

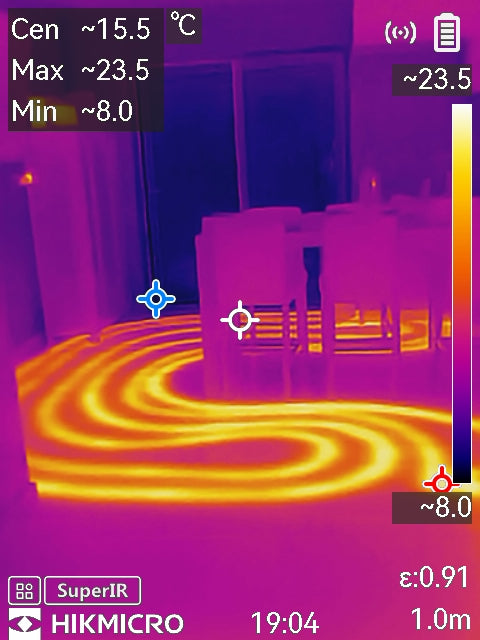

- Nueve modos de escena preconfigurados: filtración de agua, aislación y aislación Pro, losa radiante, fallas eléctricas, paneles solares, condensación y macro, más uno que configuras tú. En filtración, aislación y losa radiante la cámara avisa sola, con una alarma sobre umbral.
- Dos escalas de medición, de -20 °C a 150 °C y de 100 °C a 550 °C. Cubre desde la inspección eléctrica hasta el proceso caliente.
- Exactitud de máx. (±2 °C, ±2 %), con condiciones declaradas: equipo entre 15 °C y 35 °C, objeto sobre 0 °C. El fabricante dice bajo qué supuestos vale el número.
- Cámara visual de 1600 × 1200 px, 2 MP. El informe lleva la foto del equipo real junto a la imagen térmica.
- Enfoque fijo desde 0,3 m. Apuntas y mides, sin ajustar nada en terreno.
- Pantalla LCD de 3,2 pulgadas, 480 × 640 px, en formato vertical para trabajar con una mano.
- IP54, ensayo de caída de 2 m y unas 6 horas de batería, en 380 g.
Especificaciones técnicas
Módulo térmico
- Resolución IR: 256 × 192 px (49.152 píxeles)
- Sensibilidad térmica (NETD): menor a 40 mK (a 25 °C, F# = 1,0)
- Frecuencia de imagen: 25 Hz
- Rango espectral: 7,5 a 14 µm
Módulo óptico
- Distancia focal: 3,6 mm
- Número F: F 1,0
- Campo de visión (FOV): 37,2° × 50,0°
- Modo de enfoque: fijo (Focus Free)
- Distancia mínima de enfoque: 0,3 m
- Cámara visual: 1600 × 1200 px (2 MP)
Medición y análisis
- Rango de temperatura del objeto, escala 1: -20 °C a 150 °C
- Rango de temperatura del objeto, escala 2: 100 °C a 550 °C
- Exactitud: máx. (±2 °C, ±2 %), con temperatura ambiente de 15 °C a 35 °C y objeto sobre 0 °C
- Modos de escena (SuperScene): Custom, Water Leak, Insulation, Floor Heating, Electrical Faults, Solar Panel, Macro Mode, Insulation Pro y Condensation
- Alarma de escena (Smart SuperScene Alarm): Water Leak, Insulation y Floor Heating
Sistema
- Pantalla: LCD de 3,2 pulgadas, 480 × 640 px
- Streaming de video IR radiométrico: por UVC y Wi-Fi
- Wi-Fi: sí
- Software de análisis en PC: HIKMICRO Analyzer, de licencia gratuita del fabricante. Analiza las imágenes radiométricas y arma el informe en el mismo programa. Requiere Windows de 64 bits
- Análisis en vivo desde el PC: por cable USB, con el firmware al día
Alimentación
- Tipo de batería: litio recargable
- Autonomía: aprox. 6 horas
General
- Grado de protección: IP54
- Ensayo de caída: 2 m
- Temperatura de trabajo: -10 °C a 50 °C
- Peso: aprox. 380 g
- Dimensiones: 221,7 × 73,5 × 123,8 mm
Garantía y respaldo
Este equipo tiene 3 años de garantía Avantec. El plazo lo fijamos y lo respondemos nosotros en Chile, y no depende de la política de garantía del fabricante.
Equipo incluye certificado de calibración
